垂直螺翼式大口径水表LXR-50~300
简介:

本系列产品采用干式磁耦合传动,在不拆卸水表的情况下,该表的计量机构可以取出进行维护,产品集中了水平螺翼式水表和旋翼式水表的优势,采用全流量检测,被测水流为轴向水流,低进高出,测量精度高,尤其在低流量下精度高于其他类型水表。产品非常适用于流量变化较大的场合的用水计量,内置不锈钢滤网设计,适合中国用水环境,确保了产品长期稳定的工作。


产品用途
LXR型(可拆卸)垂直螺翼干式冷水(热水)水表是用于计量流经自来水管道水的体积总量的仪表;分别适用于对饮用冷水或热水的计量;对污水及有腐蚀性的液体不能使用;产品非常适用于流量变化较大的场合的用水计量。
产品特点
a.采用可拆式机芯结构,具有维修方便,读数直观、计量准确等特点。
b.不同口径,不同机芯,全流量检测,测量精度高。
c.量程宽,适合流量变化较大的场合。
d.调节机构内置式结构,有效防止私自调表。
e.高耐磨性轴承系统确保产品的长期稳定性和可靠性,明显提高了产品的最大流量。
f.整体性能全面优于LXS旋翼式水表。
g.采用行业先进热喷涂工艺,最大限度提高表壳抗腐蚀能力,延长使用寿命。
h.可选配防撬保护外罩。
i.安装时无需在表前表后安装直管段。
j.磁传铜封干式结构,保证整洁,显示清晰,防护等级达到IP68。
设计标准
GB/T78.1-2007《封闭管道满管道中水流量的测量饮用冷水水表和热水水表》第1部分:规范
GB/T778.2-2007《封闭管道满管道中水流量的测量饮用冷水水表和热水水表》第2部分:安装要求
GB/T7781-2007《封闭管道满管道中水流量的测量饮用冷水水表和热水水表》第3部分:试验方法和试验设备
JJG162-2009《冷水水表检定规程》
JJG686-2006《热水表检定规程》
额定工作条件
流量范围:Q1~Q3
环境温度:5°C-55°℃C
环境湿度:(0~100)%RH
水温:冷水T30°C(0.1°C-30℃)  热水T90°C(30°C-90°C)
水压:0.03MPa-1.0MPa
水质:自来水、直饮水、生活热水

产品技术参数

编号

参数名称

参数说明

01

口径

DN40DN200

02

表体

球墨铸铁

03

压力等级

MAP10

04

工作压力

0.03MPa1.0MPa

05

压力损失等级

△P63

06

温度等级

T30/T90

07

环境温度

5℃55℃

08

环境湿度

(0100)%RH

11

防护等级

IP68

12

流动方向

正向

13

储存温度

(-4060)℃

14

最小显示范围

DN40-200:0.0005m3

15

最大显示范围

DN40-200:999,999m3

16

敏感度等级

U0  D0

17

最大允许误差

高区(Q2≤Q≤Q4)为±2%

低区(Q1≤Q≤Q2)为±5%

流量参数

公称口径DN

准确度等级及

流量测量范围

过载流量(Q4

常用流量(Q3

分界流量(Q2

最小流量(Q1

最小读数

最大读数

mm

m3/h

m3

40

2

Q3/Q1=200

31.25

25

0.200

0.125

0.0005

999,999

50

50

40

0.320

0.200

0.0005

999,999

65

50

40

0.320

0.200

0.0005

999,999

80

78.75

63

0.504

0.320

0.0005

999,999

100

125

100

0.800

0.500

0.0005

999,999

150

312.5

250

2.000

1.250

0.0005

999,999

200

500

400

3.200

2.000

0.0005

999,999

注:量程比Q3/Q1(R)可选R50、R80、R100、R125、R160、R200,Q2/Q1可选1.6、2.5、4.0、6.3,详细技术参数请致电咨询。

示值误差限
本系列水表准确度等级为2级,在水温0.3°C至30°C范围内,水表的最大允许误差在高区 (Q2≤Q≤Q4)为±2%,在低区(Q1≤Q<Q2)为±5%。水温超过30°C时,水表在高区的最大允许误差为±3%。

外型尺寸


口径

DN

L

B

H

连接法兰

法兰外径D

螺栓孔中心圆直径D1

连接螺栓

mm

40

245

145

220

G2”

_

_

50

280

165

228

165

125

4×M19

65

300

185

238

185

145

4×M19

80

370

200

290

200

160

4/8×M19

100

370

220

306

220

180

8×M19

150

500

285

445

285

240

8×M23

200

500

340

564

340

295

8/12×M23

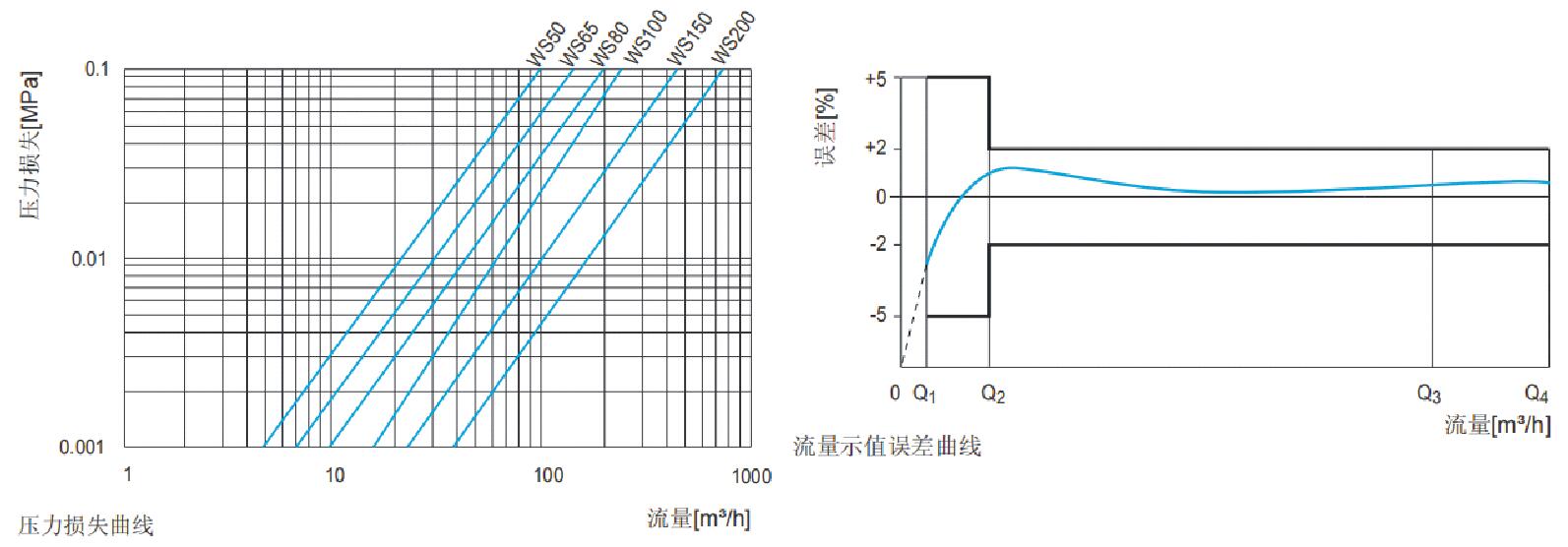

流量示值误差曲线
